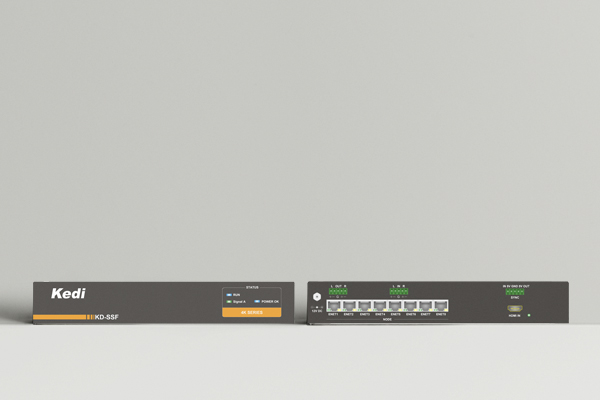

科迪分布式综合管理系统

产品描述:

科迪分布式综合管理系统突破了小间距LED难以精准同步的瓶颈,实现了对LCD、DLP、DID尤其是小间距LED显示屏的完美支持,采用节点式硬件结构,每个输入、输出节点独立分开,通过网线接入交换机,对数据进行交互传输。

该系统采用视音频编解码技术,通过各种信号输入节点,实现全信号接入,将采集到的DVI、VGA、YPbPr、CVBS、3G-SDI、IP等信号进行处理和编码,通过专用的网络通讯协议,将编码后的视频流经中心交换机传输到输出节点解码,并转换为DVI数字信号输出到拼接大屏。

整个系统功能强大,一套系统即可实现漫游、拼接、多画面分割、投影融合、KVM坐席管理、中控等各项功能,实现了拼接、显示、控制一体化,是一套整合当今网络技术、流媒体技术、通讯技术、触摸控制技术、可编程芯片技术于一身的先进分布式系统。


1.纯硬件接入节点
系统内所有接入节点均采用电信级的纯硬件架构,无操作系统,无风扇,运行稳定。
(1)7*24小时运行; (2)无操作系统,病毒免疫; (3)低功耗; (4)无风扇静音设计;
2.高同步、低延时
精确同步:(1)小间距LED的完美解决方案;(2)微秒级同步误差;
极低延时:(1)操作无延迟感;(2)端到端低至67ms
3.单屏开窗64个
(1)任意信号源; (2)窗口随意布局;
4.3D/2D混拼
支持3D/2D混合拼接的系统,适用于3D、2D混合的拼接系统。支持3D、2D信号任意跨屏漫游叠加,屏幕可以任意拼接组合。
5.拼接、漫游
(1)支持图像任意缩放,跨屏,漫游,叠加;
(2)支持信号任意拖拽,大屏实时显示;
6.USB 播放
支持直接播放USB设备中的图片、音频和视频文件,可省去前端播放器和PC机,简化系统设计,节省用户成本。
7.全信号接入、全终端支持
输入信号支持HDMI、DVI、VGA、YPbPr、CVBS、3G-SDI、USB、流媒体等;
输出终端支持LCD、DLP、小间距LED、投影融合屏等。
8.音视频一体化解决方案
音视频同步,支持音视频同传、音视频分发、语音对讲。
9.多屏联控
(1)资源任意分发; (2)多厅场景联控;(3)多终端同步;
10.无缝切换
所有信号切换均无黑场、静帧、画面撕裂现象,做到真正的无缝切换。
11.IPC、流媒体解码
通过解码设备可以直接将IPC图像和媒体流送到系统内任意显示设备上。支持H.264、H.265RTSP、Onvif协议;主流厂家摄像头支持海康威视、大华、宇视、科达等。
12.超高分底图
支持基于网络的超高分辨率动态底图实现方案,最大支持的分辨率高达60个1080P。
13.KVM远程坐席管理
通过KVM网络抓取局域网内任意服务器,并可推送上屏显示,极大提高了多用户之间的协同合作,服务器使用的灵活性和便捷性。

1、SSFX3系列、SSFX4系列、SSFX5系列

SSFX3系列、SSFX4系列、SSFX5系列均支持DVI/HDMI/VGA/YPbPr/CVBS/SDI、4K信号、IP流媒体等视频信号的接入与拼接控制,在性能上略有差异。

产品系列

SSFX3

SSFX4

SSFX5

拼接控制,优化预算

音视频一体化

功能齐全,高端应用

LCD、DLP拼接屏

小间距LED拼接屏

×

×

音频

×

3D视频

×

×

注:SSFX3、SSFX4、SSFX5三个系列的产品不能混合使用。


1)输入节点

产品系列

SSFX3、SSFX4、SSFX5

信号类型

DVI、HDMI

VGA、YPbPr

CVBS、SDI

4K

IP流媒体

视频接口

DVI-I

VGA

BNC

HDMI

RJ45

节点数

2

1

2

USB接口

支持USB播放视频

不支持

音频接口

平衡立体声5-pin端子(SSFX3系列不支持音频)

网络接口数

RJ45(1000M),支持网口备份

电源

DC-12V

2)输出节点

产品系列

SSFX3、SSFX4、SSFX5

信号类型

DVI、HDMI

4K信号

视频接口

DVI-I

HDMI

节点数

2

1

音频接口

平衡立体声5-pin端子(SSFX3系列不支持音频)

网络接口数

RJ45(1000M),支持网口备份

电源

DC-12V


2、SSFX6系列

1、融合输出节点

支持投影融合功能,可与SSFX3系列、SSFX4系列、SSFX5系列搭配使用。有几何校正、色域校正、暗场补偿、融合带羽化等。

2、KVM节点

支持KVM功能,可与SSFX3系列、SSFX4系列、SSFX5系列搭配使用。支持音视频同传,远程鼠标跨屏。



P7分布式系统管理软件

分布式系统管理软件可运行于Windows操作系统或Linux操作系统;通过浏览器登录,实现分布式系统的大屏拼接、KVM管理、投影融合的配置管理及操作控制等。
